產品介紹
BTL系列是拖電纜供電軌道平車，是將交流380V電纜線直接引入平車電氣控制系統， 來控制平車的啟動，停止，前進，后退等。通過平車的移動來拖動放置在地面上的電纜實現平車供電，電纜線放置在兩軌道中心，操作系統為低壓36V電源控制 !
產品特點
1.該系列平車具有安全性和機動靈活性
2.噪音低
3.節約勞動力，節約成本
4.機構簡單
5.適合高頻率場合
6.環保
7.操作方便
8.易于維修
9.對軌道鋪設要求不高
10.任何載重量
11.臺面較低
產品細節展示
帕菲特技術支持
一對一量身設計規劃產品方案，用戶可在線咨詢搬運車的配置問題，也可以到廠面對面溝通，方便我們?yōu)槟峁└敱M的配置方案；
送貨時，隨車一名工程師，現場免費指導設備安裝、調試、操作，讓用戶學會為止；
后期帕菲特為您提供終身售后保障，任何問題均可隨時聯系我們進行解決。

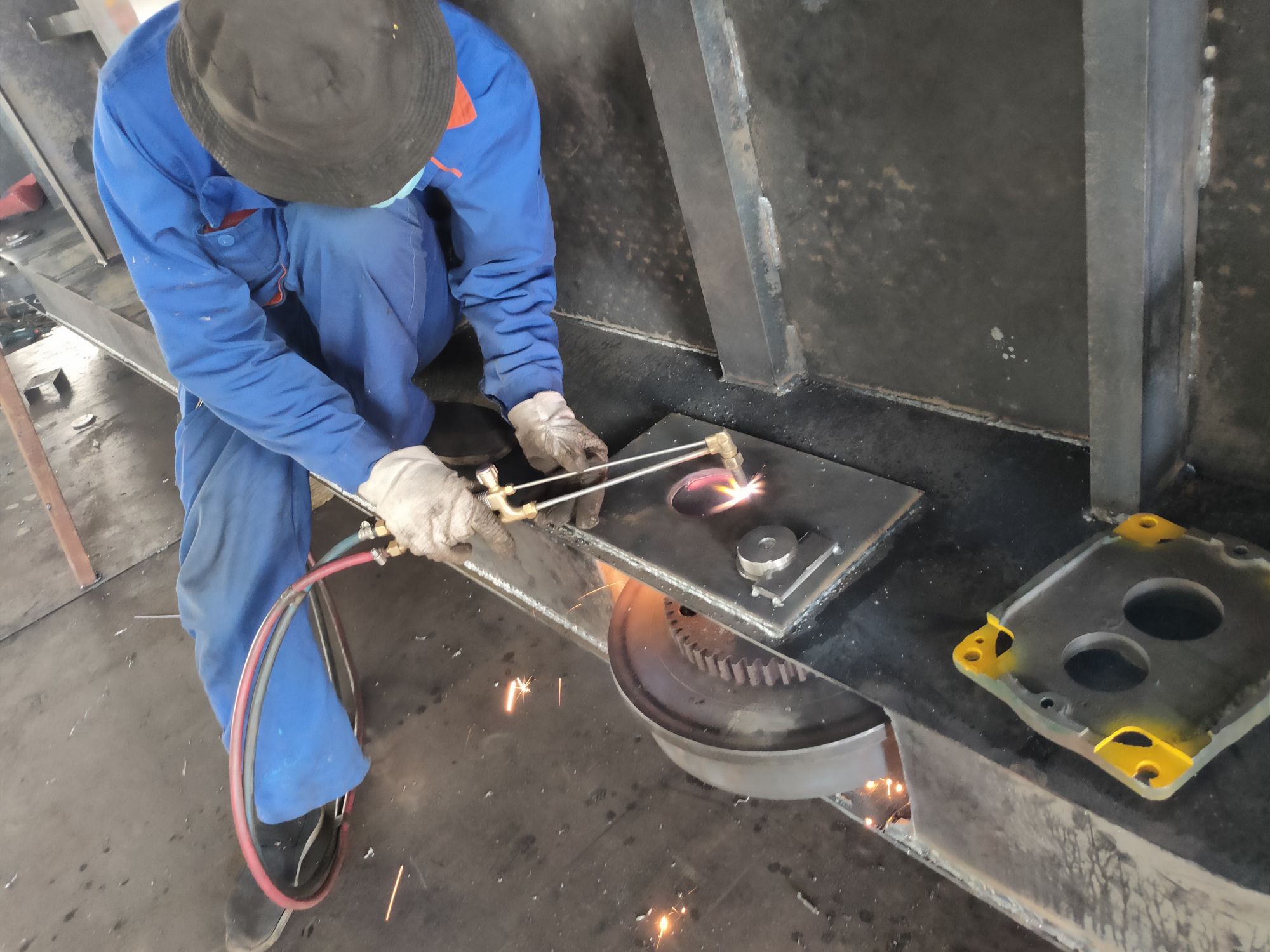

產品生產現場
.jpg)
.jpg)

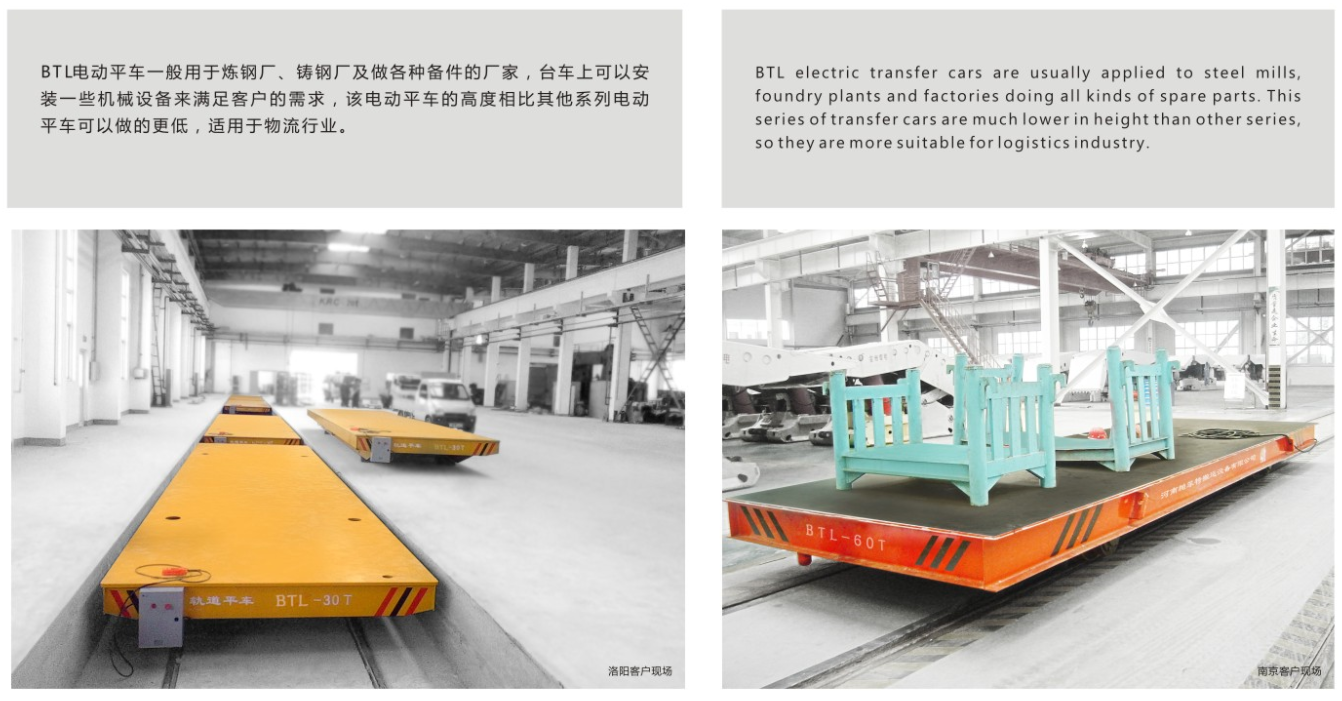

產品使用現場案例
技術參數
| 型號 | BTL-2T | BTL-5T | BTL-10T | BTL-16T | BTL-20T | BTL-25T | BTL-30T | BTL-40T | BTL-50T | BTL-63T | BTL-80T | BTL-100T | BTL-150T | |
| 額定載重 | 2 | 5 | 10 | 16 | 20 | 25 | 30 | 40 | 50 | 63 | 80 | 100 | 150 | |
| 臺面尺寸 | 長 | 2000 | 3500 | 3600 | 4000 | 4000 | 4500 | 4500 | 5000 | 5500 | 5600 | 6000 | 6500 | 10000 |
| 寬 | 1500 | 2000 | 2000 | 2000 | 2000 | 2200 | 2200 | 2500 | 2500 | 2500 | 2600 | 2800 | 3000 | |
| 高 | 450 | 500 | 500 | 550 | 550 | 600 | 600 | 650 | 650 | 700 | 800 | 900 | 1200 | |
| 輪距( mm ) | 1200 | 2500 | 2600 | 2800 | 2800 | 3200 | 3200 | 3800 | 4200 | 4300 | 4700 | 4900 | 7000 | |
| 軌內側距 ( mm) | 1200 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1800 | 2000 | 2000 | |
| 車輪直徑( mm ) | φ270 | φ300 | φ300 | φ350 | φ350 | φ400 | φ400 | φ500 | φ500 | φ600 | φ600 | φ600 | φ600 | |
| 車輪數量 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 8 | |
| 離地間隙 ( mm ) | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 75 | 75 | 75 | 75 | |
| 運行速度 ( m/min) | 0-25 | 0-25 | 0-25 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-18 | |
| 電機功率( Kw ) | 0.8 | 1.5 | 1.5 | 2.2 | 2.5 | 3 | 4 | 5.5 | 5.5 | 7.5 | 7.5 | 11 | 15 | |
| 運行長度 | 25 | 25 | 25 | 25 | 30 | 30 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
| 最大輪壓（KN） | 14.4 | 25.8 | 42.6 | 64.5 | 77.7 | 94.5 | 110.4 | 142.8 | 174 | 221.4 | 278.4 | 343.8 | 265.2 | |
| 參考重量 | 2.3 | 3.3 | 3.8 | 5 | 5.5 | 6 | 6.3 | 7.2 | 7.6 | 10.3 | 12.1 | 13.9 | 26 | |
可選配配件：
1、 載重量、臺面尺寸、軌內側距可以根據客戶需求進行定制;
2、 可選配保護電纜線，電纜線懸掛等方式
3、 可選配遇人自動停止、極限限位裝置;
4、 可選配隨車隨行操作，固定點操作，無線電遙控等
5、 可選配變頻器無極調速;
6、 可選配防爆，耐高溫場合要求。
