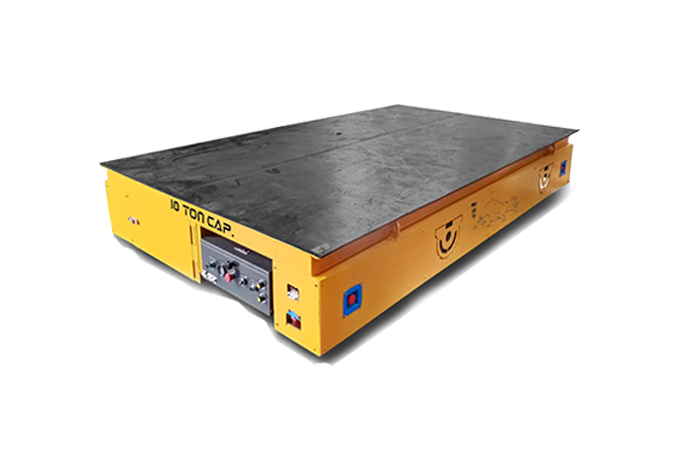

產品介紹
BWP系列無軌電動平車由電源、傳動機構、鋼結構承重架、轉向系統、行走機構、控制模塊以及故障診斷模塊組成。通常，我們選擇蓄電池、 電纜、發電機作為該系列車的電源，電源經過電器控制模塊系統，給牽引電機提供電力，實現無軌轉運車的啟動、停止、前進、后退和轉向以及其它功能。該系列車可實現360原地旋轉。車上均配有安全警示和安全檢測裝置，遇到行人或障礙物立即報警并自動停止,配備全自動智能充電機。無軌轉運車上還可以加裝定位裝置、夾緊裝置、升降平臺等其它輔助裝置以滿足不同場合的使用需求。該系列車可以裝配PLC控制系統,實現完全自動化控制。
工作原理
BWP系列電動平車以鉛酸蓄電池為能源，以控制模塊為控制核心，以操作手柄和遙控控制為輸入手段，以臺面負載貨物，以轉向輪導引方向并和固定輪共同承載重量，以電機提供原始動力，以減速機放大扭矩并提供給固定輪動力，以LED聲光報警器為工作和警示標志，以智能充電機為外部電源輸入。在以上的功能配合下，共同組成BWP系列電動平車的工作能力。配置介紹

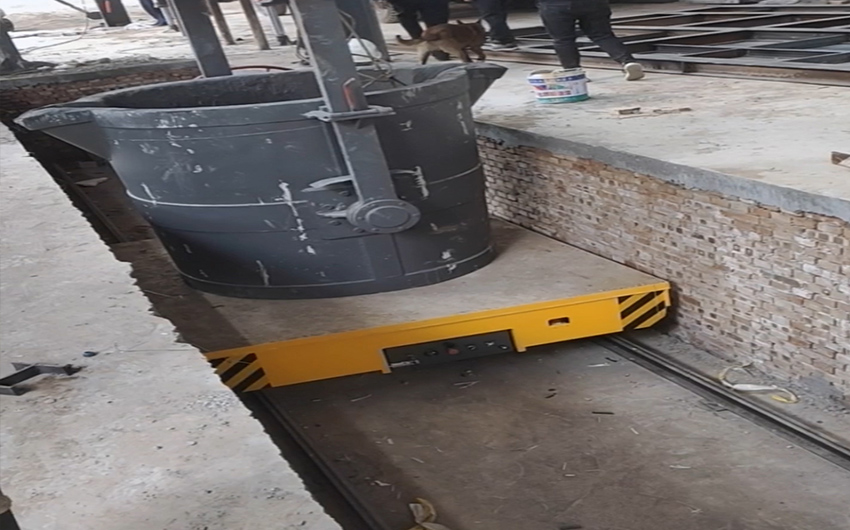

產品現場實拍
產品服務流程
1.溝通咨詢
技術團隊為您定制專屬高性價比設計方案
2.來廠考察
免費提供住宿，生產過程透明化
3.專車配送
按時交貨，全國配送，安全準時送達
4.安裝培訓
免費安裝調試、多角度提供技術支持，讓您放心
5.售后保障
7*24技術服務，48小時趕赴現場
技術參數
| 型號 | BWP-5T | BWP-10T | BWP-15T | BWP-20T | BWP-30T | BWP-40T | BWP-50T |
| 載重量 ( t) | 5 | 10 | 15 | 20 | 30 | 40 | 50 |
| 最大沖擊載荷( t) | 7.5 | 15 | 22.5 | 30 | 45 | 60 | 75 |
| 車架結構 | 鋼板焊接梁式結構 | ||||||
| 鋼板厚度 | 8 | 10 | 12 | 14 | 14 | 16 | 16 |
| 整車總重( t ) | 4.3 | 5.3 | 6.6 | 7.9 | 8.8 | 10 | 10.5 |
| 最大輪壓 ( t ) | 2.8 | 4.6 | 4.3 | 5.6 | 7.7 | 10 | 12 |
| 地面要求 | 水泥地面 鋼板地面 | ||||||
| 外形尺寸 | 3000×2000 | 3600×2000 | 4000×2200 | 4500×2200 | 5000×2200 | 5500×2300 | 6000×2300 |
| 整車高度( mm ) | 450 | 530 | 600 | 600 | 650 | 700 | 700 |
| 離地間隙 ( mm ) | 50 | ||||||
| 輪距( mm ) | 1500 1700 1800 | ||||||
| 軸距( mm ) | 2500 | 3100 | 3400 | 3900 | 4300 | 4800 | 5200 |
| 轉彎半徑( mm ) | 2501 | 3101 | 3401 | 3901 | 4301 | 1801 | 5201 |
| 轉彎方式 | 無間斷邊走邊轉彎 | ||||||
| 轉彎電控控制方式 | 電器按鈕控制 | ||||||
| 轉向機構 | 機械式 | ||||||
| 電機功率( Kw ) | 3.5 | 5 | 6 | 7 | 10 | 12 | 15 |
| 車輪直徑( mm ) | φ300( 4個) | φ350( 4個) | φ400( 4個) | φ400( 6個) | φ500( 6個) | ||
| 車輪材質 | ZG55+ | ||||||
| 行走速度 ( m/min ) | 0-15 | 0-12 | |||||
| 剎車方式 | 電磁剎車 | ||||||
| 地面平整調節 | 機械自動調節 | ||||||
| 遙控操作方式 | 有線+無線 | ||||||
| 蓄電池型號 | D-250 24支 | D-330 24支 | D-400 24支 | D-440 24支 | D-250 36支 | D-330 36支 | D-440 36支 |
| 蓄電池維護 | 免維護 | ||||||
| 充電機安裝形式 | 車載式 | 分體式 | |||||
| 充電機功能 | 全自動智能充電 | ||||||
| 車體顏色 | 黃色+警示標志 | ||||||
| 雷達側距控制 | 3-0.3m防撞定距鎖定自停 | ||||||
| 報警裝置 | 聲光報警 | ||||||
| 其他功能 | 配轉問打、夜燈、電管顯示 | ||||||
